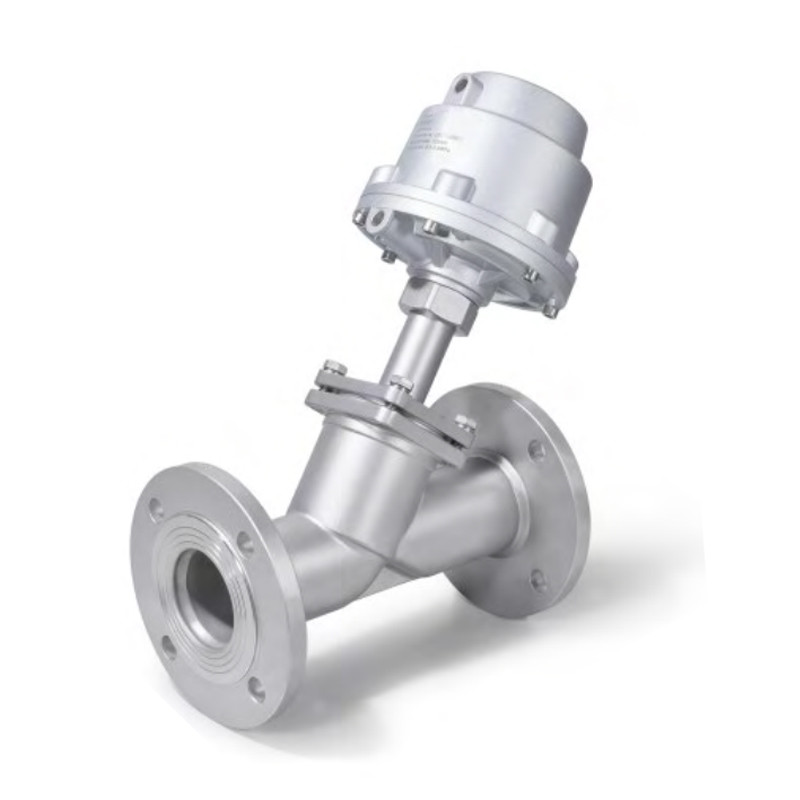

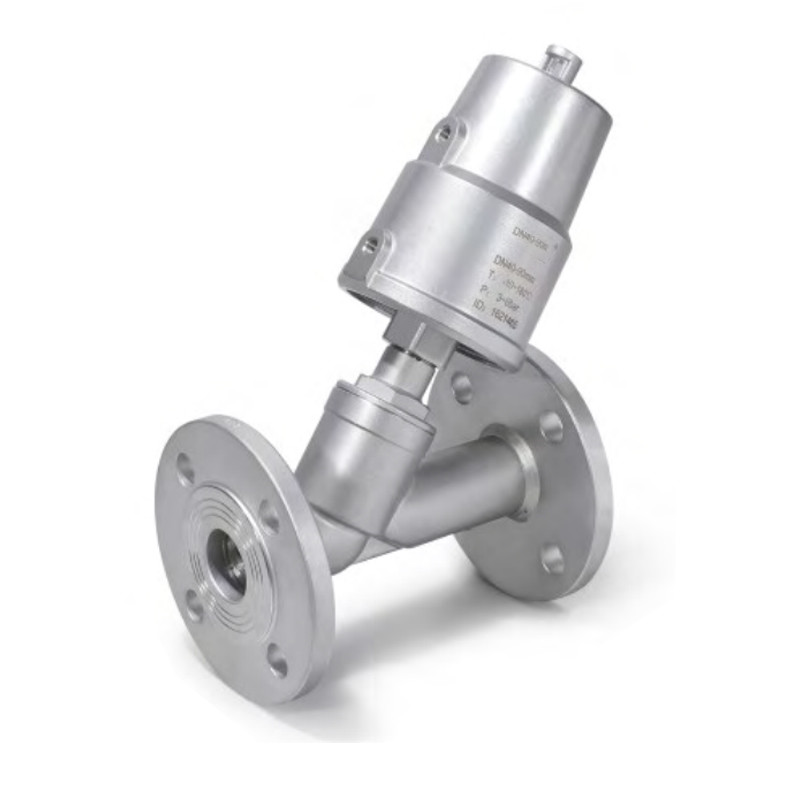

वाई टाइप न्यूमेटिक एंगल सीट वाल्व ईपीएस मशीन स्पेयर पार्ट्स:
लाभ
1.बड़े प्रवाह, कम प्रतिरोध, पानी-हथौड़ा को रोकें।
2.Y-प्रकार प्रवाह को 30% तक बढ़ाता है और प्रवाह को अधिक सुचारू बनाता है।
3.लंबे कामकाजी जीवन।
4.रखरखाव के लिए जरूरतों को कम करने, स्टेम स्वचालित रूप से समायोजित और चिकनाई करता है।
5.लचीले उपयोग के लिए स्टेनलेस स्टील एक्ट्यूएटर को 360 ° घुमाया जा सकता है
कार्य सिद्धांत
वाल्व अपनी सामान्य अवस्था में स्प्रिंग बल द्वारा बंद (खुला) रहता है। जब पिस्टन को संपीड़ित हवा द्वारा संचालित किया जाता है, तो वाल्व खोला (बंद) हो जाता है। दोहरे अभिनय प्रकार के लिए, संपीड़ित हवा द्वारा वाल्व को खोला और बंद किया जाता है।
| कल्पना | गति देनेवाला | क्यू | ए | बी | ली | सी | एच | ई | एन-ΦF | एम | नहीं | पी | α |
| डीएन15 | 40 | 1/8" | 135 | 125 | 130 | 2 | 14 | 65 | 4-14 | 16 | 45 | 95 | 45 |
| 50 | 145 | 140 | |||||||||||
| डी20 | 50 | 165 | 140 | 150 | 14 | 75 | 19 | 56 | 105 | ||||
| डीएन25 | 50 | 170 | 145 | 160 | 14 | 85 | 26 | 65 | 115 | ||||
| 63 | 190 | 175 | |||||||||||
| डीएन32 | 63 | 190 | 188 | 180 | 16 | 100 | 4-18 | 31 | 78 | 140 | |||
| 90 | 230 | 235 | |||||||||||
| डीएन40 | 63 | 206 | 190 | 200 | 3 | 16 | 110 | 38 | 84 | 150 | |||
| 90 | 250 | 240 | |||||||||||
| डीएन50 | 63 | 235 | 195 | 230 | 16 | 125 | 49 | 100 | 165 | ||||
| 90 | 277 | 245 | |||||||||||
| 125AL | 1/4" | 330 | 310 | ||||||||||
| डीएन65 | 90 | 1/8" | 330 | 280 | 290 | 18 | 145 | 66 | 120 | 185 | |||
| 125AL | 1/4" | 375 | 330 | ||||||||||
| डीएन80 | 125AL | 380 | 355 | 310 | 20 | 160 | 78 | 135 | 200 | 22.5 | |||
| डीएन100 | 125AL | 420 | 395 | 350 | 20 | 180 | 96 | 155 | 215 | 22.5 |
