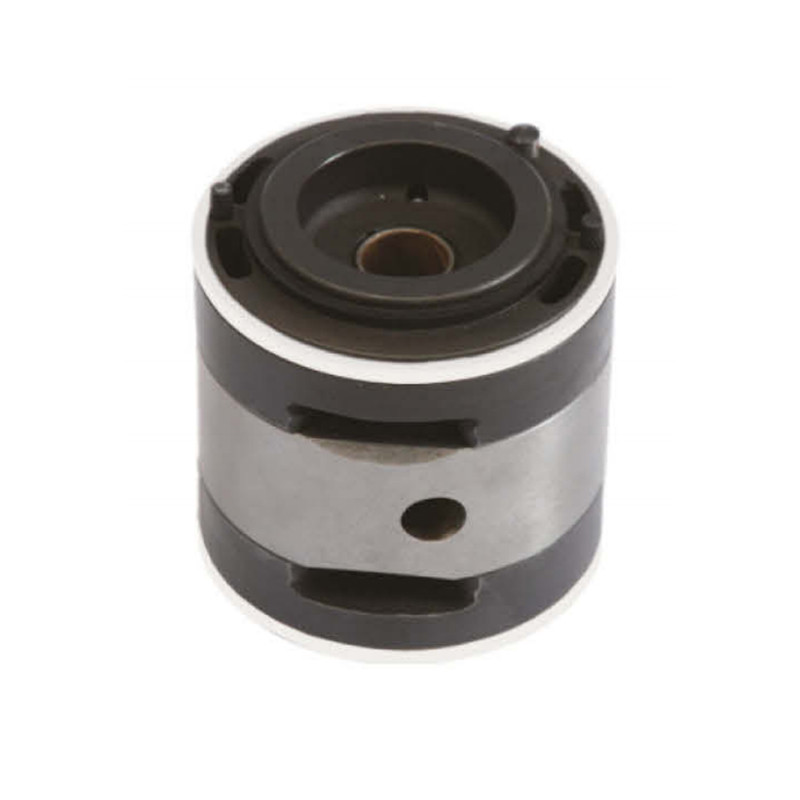

हाइड्रोलिक सिंगल या डबल पंप और पंप कार्ट्रिज
पीएफई सीरीज पिन टाइप वेन पंप
आचार संहिता

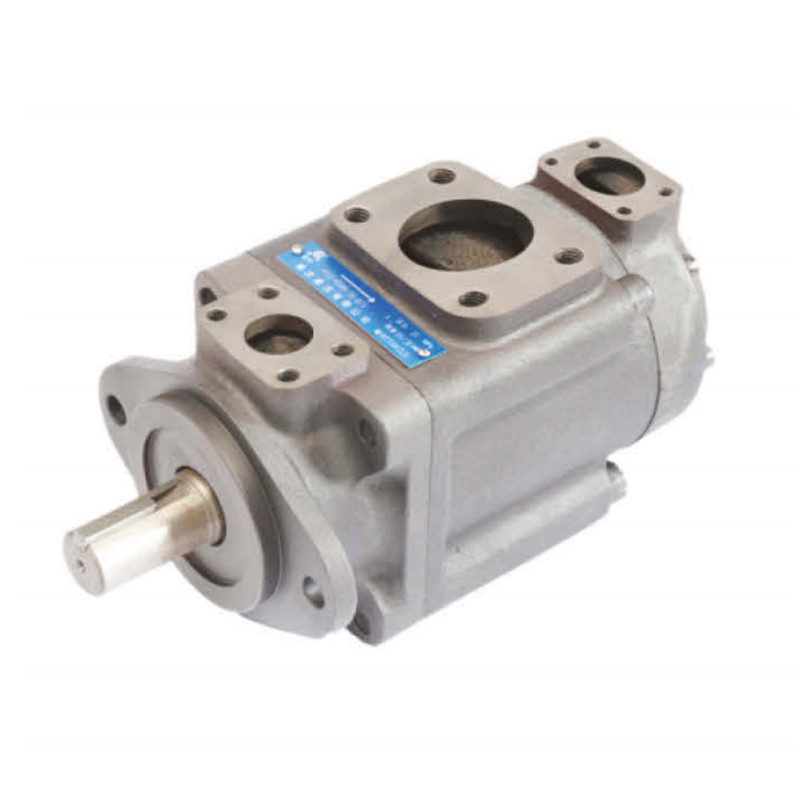

| पीएफईडी- | 4131 | 045/ | 022/ | 1 | डी | प्रति |
| पीएफईडी श्रृंखला तय विस्थापन वायु की दिशा बताने वाला पंप |
श्रृंखला | डबल पंप बड़ा विस्थापन मात्रा पार्श्व ज्यामितीय विस्थापन (एमएल/आर) |
डबल पंप छोटा विस्थापन मात्रा पार्श्व ज्यामितीय विस्थापन (एमएल/आर) |
शाफ्ट प्रकार | की दिशा रोटेशन (देखा गया) शाफ्ट के अंत से) |
पोर्ट ओरिएंटेशन |
| पीएफई डबल पंप श्रृंखला |
32 | 16,22,28,36,44 | 5,6,8,10,12,16 | 1-बेलनाकार प्रकार (मानक) 2-बेलनाकार प्रकार (आईएसओ / डीआईएस 3019) 3-बेलनाकार प्रकार (उच्च टोक़) 5-विस्तारित प्रकार |
डी: सीडब्ल्यू एस: सीसीडब्ल्यू |
पोर्ट ओरिएंटेशन टेबल देखें {इनलेट और दो आउटलेट पोर्ट बत्तीस सापेक्ष स्थितियों में से किसी में भी उन्मुख हो सकते हैं: टू, वीजी |
| 42 | 29,37,45,56,70,85 | 5,6,8,10,12,16 | ||||
| 43 | 29,37,45,56,70,85 | 16,22,28,36,44 | ||||
| 52 | 90,110,129,150 | 5,6,8,10,12,16 | ||||
| 53 | 90,110,129,150 | 16,22,28,36,44 | ||||
| 54 | 90,110,129,150 | 29,37,45,56,70,85 |

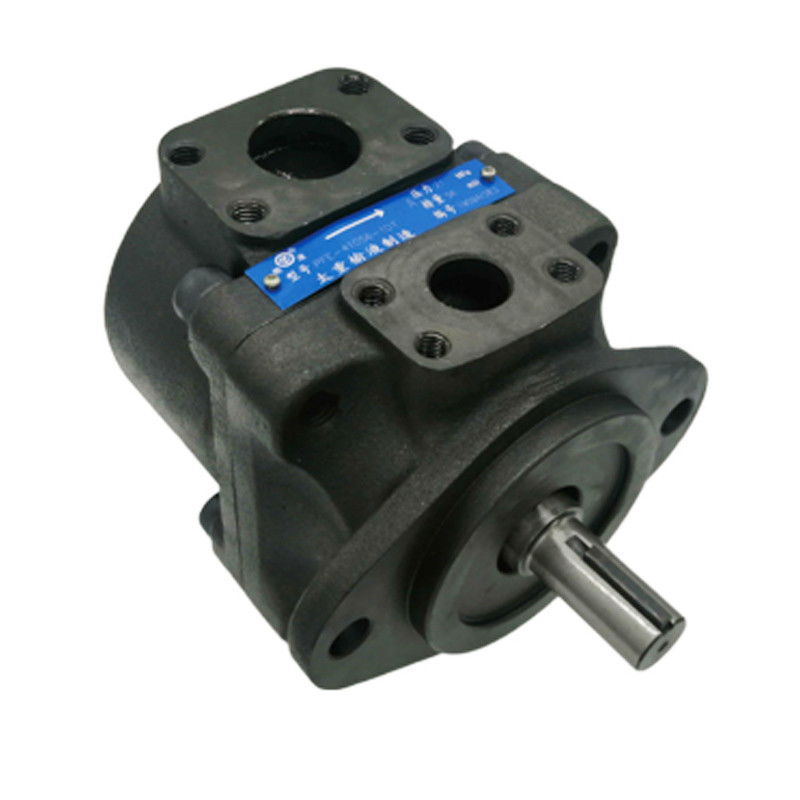

| पीएफई- | 41 | 045/ | 1 | डी | प्रति |
| पीएफई श्रृंखला तय विस्थापन वायु की दिशा बताने वाला पंप |
श्रृंखला | एकल पंप ज्यामितीय विस्थापन (एमएल/आर) |
शाफ्ट प्रकार
|
की दिशा रोटेशन (देखा गया) शाफ्ट के अंत से) |
पोर्ट ओरिएंटेशन |
| पीएफई सिगल पंप श्रृंखला |
21 | 5,6,8,10,12,16 | 1-बेलनाकार प्रकार (मानक) 2-बेलनाकार प्रकार (आईएसओ / डीआईएस 3019) 3-बेलनाकार प्रकार (उच्च टोक़) 5-विस्तारित प्रकार |
डी: सीडब्ल्यू एस: सीसीडब्ल्यू |
पोर्ट ओरिएंटेशन टेबल देखें {इनलेट और आउटलेट पोर्ट चार सापेक्ष स्थितियों में से किसी एक में उन्मुख हो सकते हैं: टी, वी, यू, डब्ल्यू |
| 31 | 16,22,28,36,44 | ||||
| 41 | 29,37,45,56,70,85 | ||||
| 51 | 90,110,129,150 | ||||
| 61 | 160,180,200,224,250 | ||||
| 22 | 8,10,12 | ||||
| 32 | 22,28,36, | ||||
| 42 | 45,56,70 | ||||
| 52 | 90,110,129 |
