मोती भंडारण और भोजन प्रणाली: मशीन का यह भाग कच्चे ईपीएस मोतियों को संग्रहीत करता है और उन्हें मोल्डिंग कक्ष में खिलाता है।
भाप ताप प्रणाली: मशीन मोतियों को विस्तारित करने के लिए भाप लगाती है। यह अंतिम उत्पाद में वांछित घनत्व और गुणों को प्राप्त करने के लिए महत्वपूर्ण है।
मोल्डिंग कक्ष: मोल्ड विस्तारित ईपीएस मोतियों को दबाव में रखता है, जिससे वे एक साथ ठोस ब्लॉकों में फ्यूज हो जाते हैं।
शीतलन प्रणालीमोल्डिंग प्रक्रिया के बाद, ब्लॉक को ठंडा किया जाता है ताकि उनका आकार ठोस हो सके और स्थिरता सुनिश्चित हो सके।
नियंत्रण कक्ष: आधुनिक मशीनों में स्वचालित नियंत्रण प्रणाली होती है जो सटीक संचालन के लिए तापमान, दबाव और समय को नियंत्रित करती है।

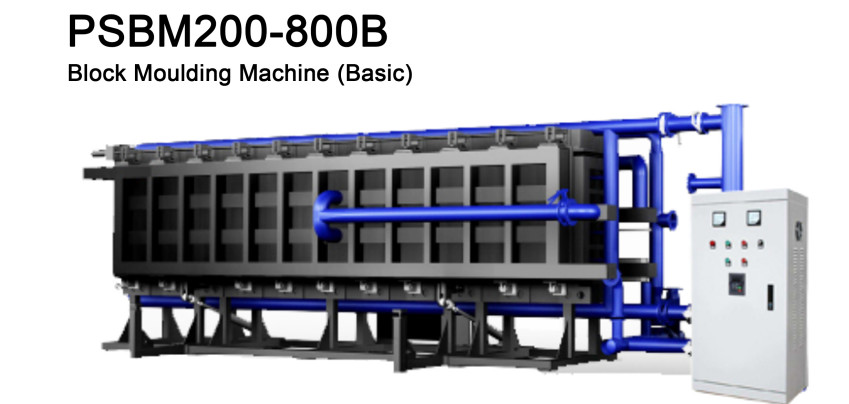

| पद | इकाई | PSBM200B | PSBM300B | PSBM400B | PSBM600B | PSBM800B |
| मोल्ड गुहा का आकार | मिमी | 2040X1240X1030 | 3060X1240X1030 | 4080X1240X1030 | 6100X1240X1030 | 8140X1240X1030 |
| ब्लॉक का आकार | 12 ग्राम/लीटर | 2000X1200X1000 | 3000X1200X1000 | 4000X1200X1000 | 6000X1200X1000 | 8000X1200X1000 |
| भाप प्रवेश | मिमी | DN50 | DN50 | DN150 | DN150 | DN150 |
| भाप की खपत | किलोग्राम/चक्र | 25-45 | 45-65 | 60 से 85 | ९५-१२० | 115-160 |
| भाप का दबाव | एमपीए | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| संपीड़ित वायु प्रवेश द्वार | मिमी | DN40 | DN40 | DN40 | DN40 | DN40 |
|
संपीड़ित वायु उपभोग |
m2/चक्र | 0.2-0.4 | 0.4-0.6 | 0.6-0.8 | 0.4-0.6 | 0.4-0.6 |
|
संपीड़ित वायु दबाव |
एमपीए | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| शीतलन जल प्रवेश | मिमी | DN40 | DN40 | DN40 | DN40 | DN40 |
|
शीतलन जल उपभोग |
m2/चक्र | 0.4 | 0.6 | 0.8 | 1 | 1.2 |
| शीतलन जल का दबाव | एमपीए | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 |
| निकासी वैक्यूम निकासी | मिमी | 100 | 125 | 125 | 150 | 150 |
| ड्रेनेज कंडेनसेट | मिमी | 100 | 100 | 100 | 100 | 100 |
| जल निकासी ब्लोअर आउटलेट | मिमी | 100 | 100 | 150 | 150 | 150 |
| थ्रूपुट | 15 किलोग्राम/मी2 | 4 मिनट | 6 मिनट | 7 मिनट | 8 मिनट | 8 मिनट |
| कनेक्टेड लोड | क्वि | 20 | 24 | 25 | 33 | 41 |
| बाह्य आयाम | मिमी | 5700X4000X2800 | 7200X4500X3000 | 11000X4500X3000 | 12600X34500X3100 | 15700X4600X3500 |
| वजन | किलो | 5000 | 6500 | 10000 | 14000 | 17000 |
| कमरे की ऊंचाई आवश्यक | मिमी | 6000 | 6000 | 6000 | 6000 | 6000 |
